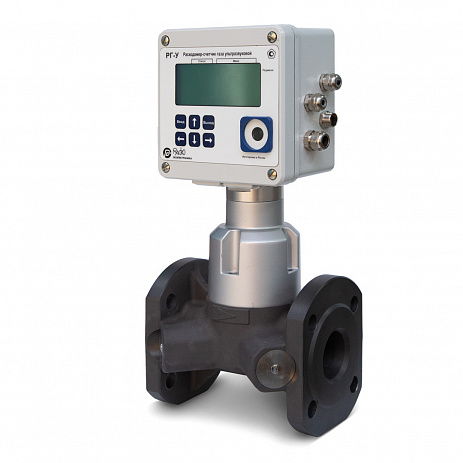

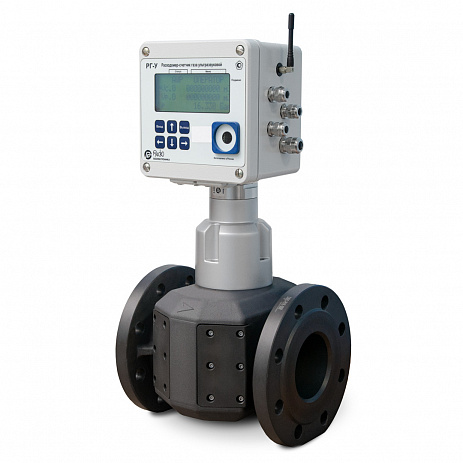

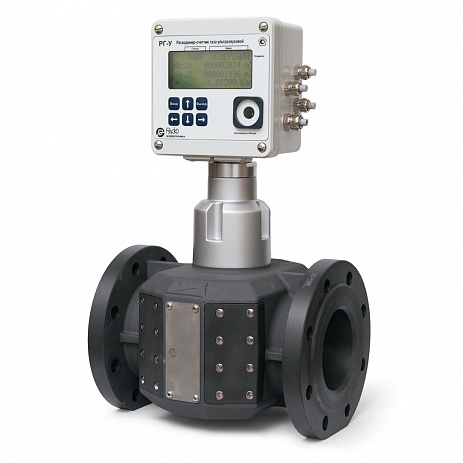

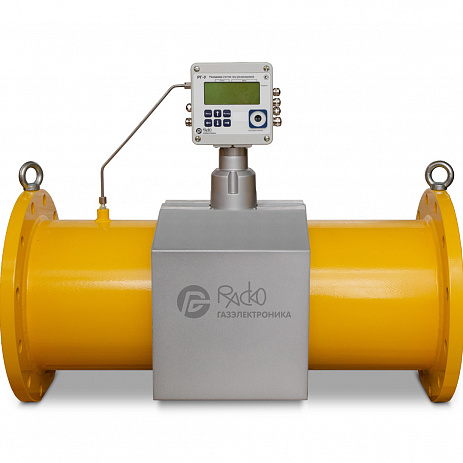

Ультразвуковые расходомеры-счетчики газа РГ-У
Комплектация счетчика газа РГ-У:
- ультразвуковой преобразователь расхода УЗПР, который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими ПЭА и устройство обработки сигналов УОС;
- один или два термопреобразователя сопротивления;
- выносной или встроенный преобразователь абсолютного давления;
- измерительно-вычислительный комплекс ИВК, который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.
Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.
Принцип работы ультразвукового расходомера-счетчика газа РГ-У заключается в определении объёмного расхода и объёма газа в рабочих условиях с помощью ультразвукового метода, а также в измерении абсолютного давления и температуры. На основании этих данных счётчик рассчитывает объём и объёмный расход газа, приведённые к стандартным условиям.
В основе ультразвукового измерения лежит зависимость разницы во времени прохождения ультразвукового импульса (по направлению потока и против него) между электроакустическими преобразователями от средней скорости движения газа вдоль акустического пути. Преобразователи, размещённые в корпусе счётчика, фиксируют эту разницу — по ней и определяют расход и объём газа при рабочих условиях.
Помимо расхода, счётчик регистрирует ключевые параметры состояния газа — давление и температуру. С их учётом вычисляется коэффициент сжимаемости, а затем — объём и объёмный расход, приведённые к стандартным условиям. Для расчёта коэффициента сжимаемости могут применяться методики по ГОСТ 30319.2–2015, ГОСТ 30319.3–2015 либо ГОСТ Р 70927–2023 (последний — при температуре газа ниже −23,15 °C). Также допускается использование коэффициента в виде условно‑постоянной величины.
| Параметр | Значение |
|---|---|
| Температура газа: | от −40 °C до +60 °C |
| Температура окружающей среды: | от −40 °C до +60 °C |
| Рабочее давление: | PN16 |
| Интерфейс |
• RS232/RS485; • оптический интерфейс по ГОСТ IEC 61107–2011; • GSM/GPRS |
| Степень защиты по ГОСТ 14254–2015 | IP65 |
| Выходной импульсный сигнал, шт. | 2 |
| Взрывозащита | 1Ex ib IIB T4 Gb X |
|
Параметры автономного электрического питания: – напряжение постоянного тока ИВК, В – напряжение постоянного тока УОС, В |
7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В) |
| Напряжение постоянного тока от внешнего источника питания, В | 9±0,9 |
|
Габаритные размеры корпуса, мм, не более – высота – ширина – длина |
от 480 до 800 от 175 до 465 от 200 до 900 |
| Масса, кг, не более | от 10,0 до 164,5 |
